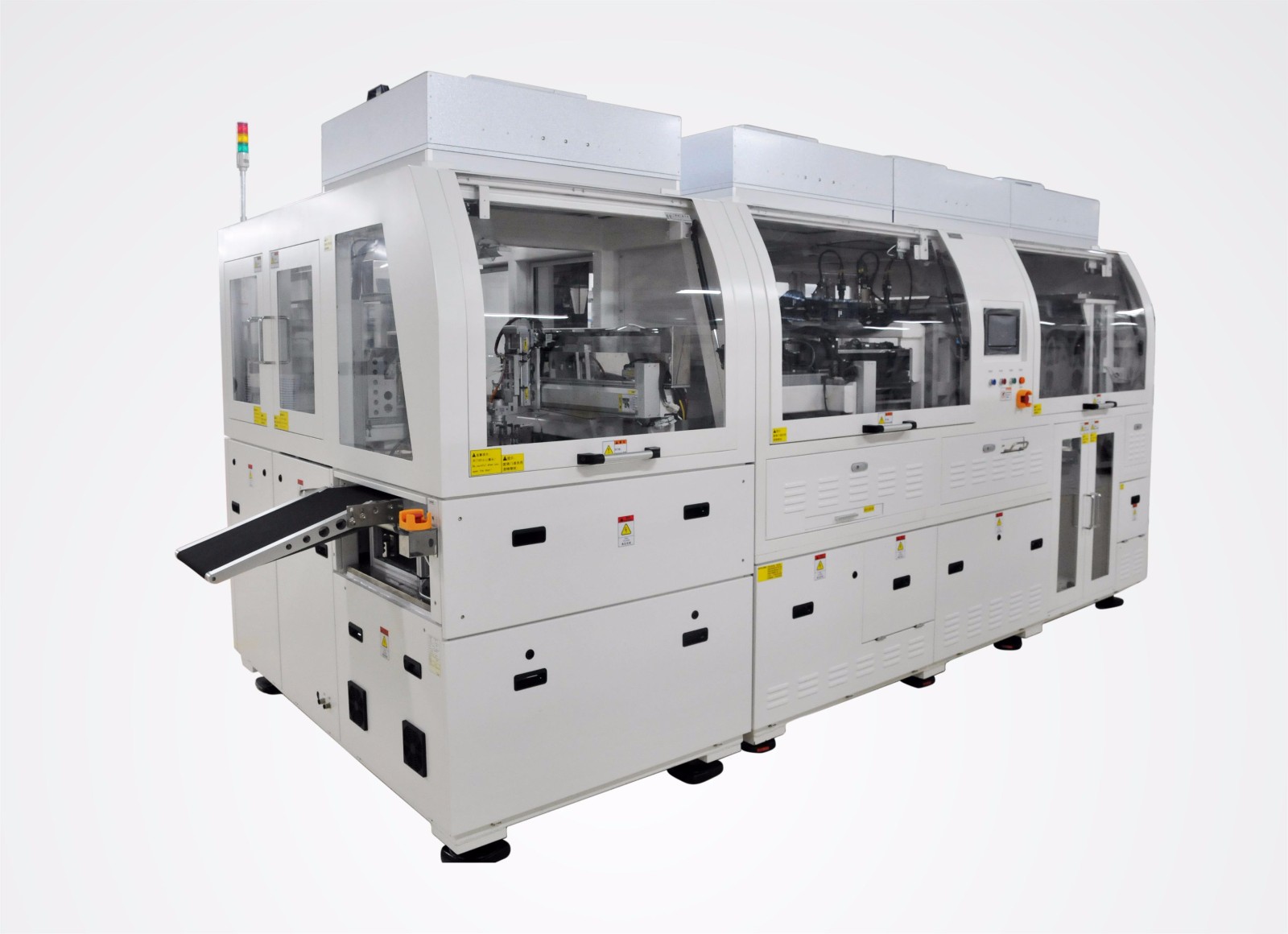

自動背光源組裝機

自動背光組裝生產線由背光上料機（LDB-A07M-F）和背光組裝機（ASB-A07VA-F)組成，主要功能是完成背光和液晶模組(帶TP或不帶TP)自動組裝。其主要工作步驟:背光上料機上料，機械初定位，自動撕膜，自動視覺對位；液晶模組皮帶上料，機械初定位，自動撕膜，自動視覺定位后與背光組裝，組裝完成后自動下料至皮帶傳送線上。

●背光TRAY式上料機自動上料，自動清潔，自動撕膜，自動CCD校正，特殊背光預留人工上料皮帶，可適應薄化背光、無邊框背光、背面帶膠紙背光等，效率高通用性好；

● LCD人工或連線皮帶上料也可選配TRAY式上料機上料，自動清潔，自動撕膜，自動CCD校正，效率高通用性好；

●LCD和背光采用視覺自動定位，組裝精度高穩定性好；

●背光載臺通用化設計，可適應不同尺寸、背面有貼膠紙等背光；

●背光撕膜、組裝區分別有除靜電、防靜電除塵效果好；

●組裝好后有復壓功能，能有效避免組裝時背光與玻璃貼合不牢固的問題；

●觸摸屏操作PLC控制，調機參數配方化，配方儲存大于150組，調機、產品換型方便。

1、產線名稱	自動背光組裝線
2、產能	3.5秒/pcs（1.8-5寸）,4.2秒/pcs（5-7寸）
3、產品要求	LCD 尺寸：Max：7″(120* 170)mm Min：1.8″（30* 40）mm FPC長度:0-160mm 左右超出LCD邊緣0-20mm LCD 總厚度：0.3-2.0mm （不含偏光片）背光尺寸：Max：7″(125* 180)mm Min：1.8″（30* 40）mm FPC長度:0-30mm 背光厚度: 0.3-3.5mm TP 尺寸：Max：7″(130* 190)mm Min：1.8″（30* 40）mm FPC長度:0-50mm TP 厚度: 0.5-2mm
4、重復組裝精度	X向：±0.1 mm Y向：±0.1 mm
5、組裝壓力	≤280N（精密減壓閥控制，壓力，時間可以任意設定）
6、產品轉型時間	更換新產品調校時間：≤60min 更換已調教過的產品時，調校時間：≤30min
7、外形尺寸	機器寬度：2850mm (含背光模組上料機) 機器深度：1100 mm（含上下料皮帶1500mm）機器高度：1800 mm （不含三色燈）
8、潔凈度	動態100級
9、機器重量	2000 Kg
10、氣源	壓力：0.5-0.7Mpa 耗氣量：約400L/Min
11、電源	3Phase AC380V 50/60HZ
12、機架電阻	接地電阻≤10Ω
13、額定功率	4.5KW
14、真空源	真空流量：>300L/min 負壓：-70Kpa～-100Kpa
15、抽風源	流量：≥210 m3/h ，壓力：≤-15 Kpa
