ETP-PSL機械式脹緊套

利用錐度的機械型軸鎖止是利用錐度的機械型軸鎖止，通過擰緊夾緊螺栓，利用錐面的楔緊作用使軸與轂緊密連接。POSI LOCK備有帶凸緣且內外徑比小、可實現部件小直徑化的PSL-K型，與其他公司產品兼容性強的PSL-G型，設計用于中等負荷且表面壓力小、可實現安裝的小直徑化·輕量化的PSL-D型。各種型號均備有經無電解鍍鎳的簡易防銹規格和不銹鋼規格等產品。用途機床、泵、成型機、印刷機械、堆垛機械手、各種金屬加工用具

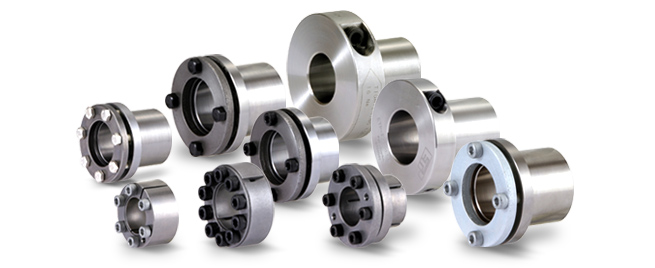

ETP BUSH 與 POSI LOCK

按照慣例，軸和轂的連接通過鍵和鍵槽進行。但是，這種方法有材質高質化和高加工精度、裝配時的對位等諸多問題。而利用摩擦進行連接的ETP BUSH可以解決這些問題。 ETP BUSH是不使用鍵而利用摩擦實現連接的產品，一舉解決了鍵連接的缺點和難點。結構上大致可分為液壓方式 (油壓式) 和機械方式 (楔式) 兩種，簡潔小形、輕量、裝卸方便、易于正確定位和分度，并具有可大幅度減少?gòu)脑O(shè)計至裝配、調節和維護的作業的優點。

※ETP是ETP Transmission AB的注冊商標。

ETP BUSH 與 POSI LOCK

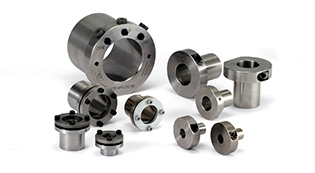

ETP BUSH (軸鎖止)

ETP-E Plus 型 |
ETP-T型 |
ETP-E型 |
ETP-A型 |
ETP-H型

獨創的液壓方式(油壓式)只需1顆螺栓即可實現連接。軸與轂不使用鍵而利用摩擦實現連接。

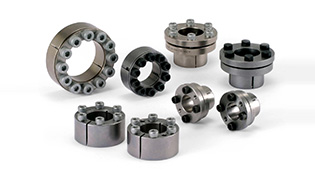

POSI LOCK

PSL-K型 |
PSL-G型 |
PSL-D型

是利用錐度的機械型軸鎖止，通過擰緊夾緊螺栓，利用錐面的楔緊作用使軸與轂緊密連接。

PSL-K型

是利用錐度的機械型軸鎖止，通過擰緊夾緊螺栓，使軸與轂緊密連接。另外，還利用內套筒中設置的槽以增強楔子作用，得到高傳遞轉矩。備有簡易防銹型和不銹鋼規格的能夠豐富的品種型號。

結構和材質

PSL-K

【規格】

型號	允許轉矩[N?m]	允許推力[N]	軸側面壓力[N/mm²]	轂側面壓力[N/mm²]	緊固轉矩[N?m]	轉動慣量[kg?m²]	質量[kg]
PSL-K-6	5.9	1950	160	80	2	2.5×10^-6	0.037
PSL-K-6.35	6.2	1950	150	80	2	2.5×10^-6	0.036
PSL-K-7	6.8	1950	130	80	2	2.5×10^-6	0.035
PSL-K-8	23	5900	290	160	4	5.0×10^-6	0.056
PSL-K-9	26	5900	260	160	4	5.0×10^-6	0.053
PSL-K-9.525	28	5900	250	130	4	7.8×10^-6	0.069
PSL-K-10	29	5900	230	130	4	7.7×10^-6	0.068
PSL-K-11	32	5900	210	130	4	7.6×10^-6	0.065
PSL-K-12	47	7800	260	160	4	10×10^-6	0.076
PSL-K-12.7	50	7800	250	140	4	10×10^-6	0.073
PSL-K-14	55	7800	220	140	4	13×10^-6	0.083
PSL-K-15	95	12700	290	190	8	24×10^-6	0.125
PSL-K-16	100	12700	270	180	8	27×10^-6	0.130
PSL-K-17	110	12700	260	170	8	33×10^-6	0.145
PSL-K-18	110	12700	240	170	8	32×10^-6	0.140
PSL-K-19	120	12700	230	160	8	40×10^-6	0.155
PSL-K-20	130	12700	220	160	8	39×10^-6	0.150
PSL-K-22	210	19000	250	170	8	65×10^-6	0.210
PSL-K-24	230	19000	230	160	8	76×10^-6	0.220
PSL-K-25	240	19000	220	160	8	75×10^-6	0.210
PSL-K-28	380	27000	220	160	14	203×10^-6	0.390
PSL-K-30	400	27000	210	150	14	230×10^-6	0.400
PSL-K-32	430	27000	190	140	14	260×10^-6	0.425
PSL-K-35	630	36000	210	150	14	366×10^-6	0.525
PSL-K-38	680	35700	210	160	14	426×10^-6	0.580
PSL-K-40	720	36000	160	120	14	511×10^-6	0.599
PSL-K-42	750	35700	170	130	14	561×10^-6	0.657

※允許轉矩是當推力為零時的數值，允許推力是當轉矩為零時的數值。

【尺寸】

單位[mm]

型號	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-6.35	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-7	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4×8	2-M4
PSL-K-8	8	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9	9	15	28	26	20	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-9.525	9.525	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-10	10	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-11	11	18	31	29	23	12	24	28	5	5	2	3-M4×10	3-M4
PSL-K-12	12	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-12.7	12.7	20	33	31	25	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-14	14	22	35	33	27	12	24	28	5	5	2	4-M4×10	2-M4
PSL-K-15	15	23	39	36	29	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-16	16	24	40	37	30	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-17	17	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-18	18	26	42	39	32	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-19	19	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-20	20	28	44	41	34	14	29	34	6	7	2	4-M5×12	2-M5
PSL-K-22	22	32	48	45	38	16	33	38	6.5	8	2.5	6-M5×14	2-M5
